ENDÜSTRİYEL OZMOZ SİSTEMLERİ
|
|
STANDART ÖZELLİKLER
Ana Ekipmanlar
TFC Spiral Sarım Membranlar, D: 4": L: 40" / D: 8": L: 40"
FRP Membran kılıfları
Statik toz boyalı karbon çelik veya opsiyonel olarak 304 kalite paslanmaz çelik şase
304 veya 316 kalite paslanmaz çelik dikey santrifüj yüksek basınç pompası
5 mikron hassasiyetinde filtrasyon sağlayan sun/polipropilen gövdeli kartuş filtre
Pnömatik aktüatörlü kelebek vana
Drenaj hattında 316 kalite paslanmaz çelik vana
Zaman kontrollü durulama
PVC veya Paslanmaz çelik yüksek basınç borulaması
PVC alçak basınç borulaması
ENSTRUMANTASYON
Alçak basınç şalteri
Opsiyonel olarak Ürün suyu TDS kontrolü
Ürün suyu ve drenaj hatlarında debi ölçer
Su Girişi ve Pompa Basma Hattı Manometreleri (4”)
Su Girişi ,Pompa Basma Hattı, Atık Su ve Üretim Manometreleri (8”)
ELEKTRİK
Akıllık Lojik Kontrolör veya opsiyonel olarak PLC bazlı IP54 kontrol panosu
Alarm ve durum lambaları
380 V/50Hz/3ph elektrik ihtiyacı

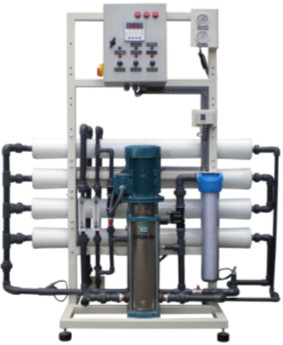

TERS OZMOZ SİSTEMİ 1000ppm 4"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 1401 |
242 |
1" |
3/4"-1" |
1/2" |
AQUA 1402 |
479 |
1" |
3/4"-1" |
1/2" |
AQUA 1403 |
708 |
1" |
3/4"-1" |
1/2" |
AQUA 1404 |
971 |
1" |
3/4"-1" |
1/2" |
AQUA 1405 |
1179 |
1" |
3/4"-1" |
1/2" |
AQUA 1406 |
1429 |
1" |
3/4"-1" |
1/2" |
AQUA 1407 |
1692 |
1" |
3/4"-1" |
1/2" |
AQUA 1408 |
1942 |
1" |
3/4"-1" |
1/2" |
AQUA 1409 |
2171 |
1" |
3/4"-1" |
1/2" |
AQUA 1410 |
2421 |
1" |
3/4"-1" |
1/2" |
AQUA 1411 |
2600 |
1" |
3/4"-1" |
1/2" |
AQUA 1412 |
2800 |
1" |
3/4"-1" |
1/2" |
AQUA 1413 |
3150 |
1" |
3/4"-1" |
1/2" |
AQUA 1414 |
3392 |
1" |
3/4"-1" |
1/2" |
AQUA 1415 |
3600 |
1" |
3/4"-1" |
1/2" |
AQUA 1416 |
3850 |
1" |
3/4"-1" |
1/2" |
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 1000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|

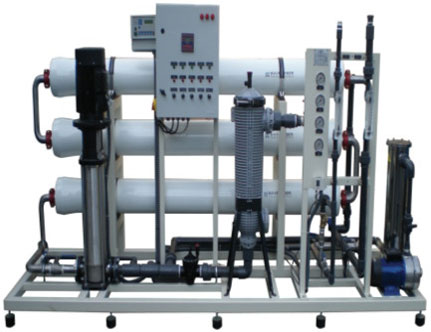

TERS OZMOZ SİSTEMİ 1000ppm 8"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 1802 |
2400 |
1¼" |
1" |
¾" |
AQUA 1803 |
3679 |
1¼" |
1¼" |
¾" |
AQUA 1804 |
4900 |
1½" |
1¼" |
¾" |
AQUA 1805 |
6129 |
1½" |
1½" |
¾" |
AQUA 1806 |
7358 |
2" |
1½" |
¾" |
AQUA 1807 |
8500 |
2" |
1½" |
¾" |
AQUA 1808 |
9600 |
2" |
2" |
¾" |
AQUA 1809 |
11029 |
2½" |
2" |
¾" |
AQUA 1810 |
12250 |
2½" |
2" |
¾" |
AQUA 1812 |
14700 |
2½" |
2½" |
¾" |
AQUA 1815 |
18000 |
3" |
2½" |
1" |
AQUA 1816 |
19200 |
3" |
2½" |
1" |
AQUA 1818 |
22071 |
3" |
2½" |
1" |
AQUA 1820 |
24500 |
3" |
3" |
1¼" |
AQUA 1824 |
29429 |
4" |
3" |
1¼" |
AQUA 1825 |
5608 |
4" |
3" |
1¼" |
AQUA 1830 |
36779 |
4" |
4" |
1¼" |
AQUA 1836 |
44092 |
6" |
4" |
1½" |
|
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 1000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|

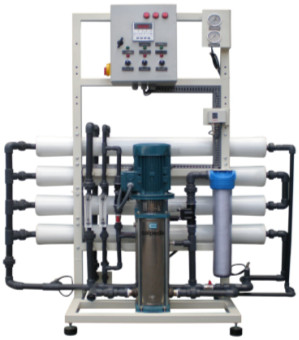

TERS OZMOZ SİSTEMİ 3000ppm 4"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 3401 |
230 |
1" |
3/4"-1" |
1/2" |
AQUA 3402 |
460 |
1" |
3/4"-1" |
1/2" |
AQUA 3403 |
700 |
1" |
3/4"-1" |
1/2" |
AQUA 3404 |
880 |
1" |
3/4"-1" |
1/2" |
AQUA 3405 |
1150 |
1" |
3/4"-1" |
1/2" |
AQUA 3406 |
1400 |
1" |
3/4"-1" |
1/2" |
AQUA 3407 |
1600 |
1" |
3/4"-1" |
1/2" |
AQUA 3408 |
1760 |
1" |
3/4"-1" |
1/2" |
AQUA 3409 |
2050 |
1" |
3/4"-1" |
1/2" |
AQUA 3410 |
2300 |
1" |
3/4"-1" |
1/2" |
AQUA 3411 |
2500 |
1" |
3/4"-1" |
1/2" |
AQUA 3412 |
2750 |
1" |
3/4"-1" |
1/2" |
AQUA 3413 |
2950 |
1" |
3/4"-1" |
1/2" |
AQUA 3414 |
3100 |
1" |
3/4"-1" |
1/2" |
AQUA 3415 |
3400 |
1" |
3/4"-1" |
1/2" |
AQUA 3416 |
3700 |
5,5 |
1" |
3/4"-1" |
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 3000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|

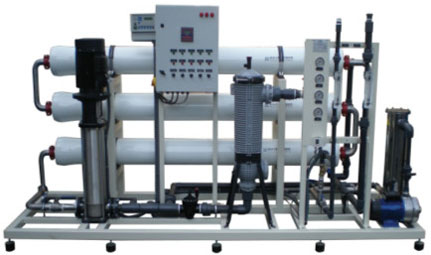

TERS OZMOZ SİSTEMİ 3000ppm 8"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 3802 |
2300 |
1¼" |
1" |
¾" |
AQUA 3803 |
3500 |
1½" |
1" |
¾" |
AQUA 3804 |
4700 |
1½" |
1¼" |
¾" |
AQUA 3805 |
5921 |
2" |
1½" |
¾" |
AQUA 3806 |
7100 |
2" |
1½" |
¾" |
AQUA 3807 |
8292 |
2" |
1½" |
¾" |
AQUA 3808 |
9479 |
2½" |
2" |
¾" |
AQUA 3809 |
10658 |
2½" |
2" |
¾" |
AQUA 3810 |
11850 |
2½" |
2" |
¾" |
AQUA 3812 |
14221 |
2½" |
2½" |
¾" |
AQUA 3814 |
16592 |
3" |
2½" |
1" |
AQUA 3815 |
17771 |
3" |
2½" |
1" |
AQUA 3816 |
18400 |
3" |
2½" |
1" |
AQUA 3818 |
20992 |
3" |
2½" |
1¼" |
AQUA 3820 |
23700 |
4" |
2½" |
1¼" |
AQUA 3824 |
27800 |
4" |
3" |
1¼" |
AQUA 3825 |
29600 |
4" |
3" |
1¼" |
AQUA 3830 |
34800 |
4" |
3" |
1¼" |
AQUA 3836 |
41700 |
6" |
4" |
1½" |
|
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 3000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|

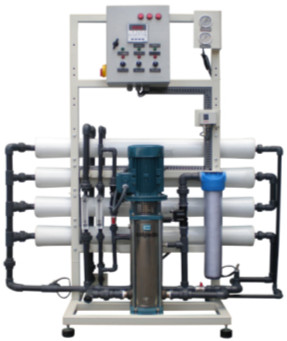

TERS OZMOZ SİSTEMİ 5000ppm 4"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 5401 |
220 |
1" |
3/4"-1" |
1/2" |
AQUA 5402 |
450 |
1" |
3/4"-1" |
1/2" |
AQUA 5403 |
670 |
1" |
3/4"-1" |
1/2" |
AQUA 5404 |
850 |
1" |
3/4"-1" |
1/2" |
AQUA 5405 |
1130 |
1" |
3/4"-1" |
1/2" |
AQUA 5406 |
1350 |
1" |
3/4"-1" |
1/2" |
AQUA 5407 |
1550 |
1" |
3/4"-1" |
1/2" |
AQUA 5408 |
1710 |
1" |
3/4"-1" |
1/2" |
AQUA 5409 |
2030 |
1" |
3/4"-1" |
1/2" |
AQUA 5410 |
2210 |
1" |
3/4"-1" |
1/2" |
AQUA 5411 |
2400 |
1" |
3/4"-1" |
1/2" |
AQUA 5412 |
2700 |
1" |
3/4"-1" |
1/2" |
AQUA 5413 |
2850 |
1" |
3/4"-1" |
1/2" |
AQUA 5414 |
3050 |
1" |
3/4"-1" |
1/2" |
AQUA 5415 |
3280 |
1" |
3/4"-1" |
1/2" |
|
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 5000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|

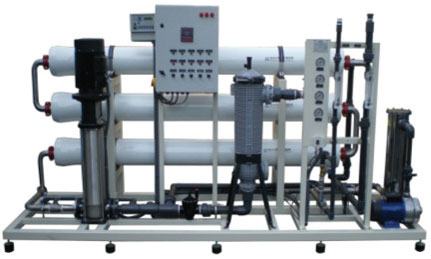

TERS OZMOZ SİSTEMİ 5000ppm 8"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 5802 |
2280 |
1¼" |
1" |
¾" |
AQUA 5803 |
3390 |
1¼" |
1" |
¾" |
AQUA 5804 |
4550 |
1½" |
1¼" |
¾" |
AQUA 5805 |
5480 |
2" |
1¼" |
¾" |
AQUA 5806 |
6800 |
2" |
1½" |
¾" |
AQUA 5808 |
9100 |
2½" |
2" |
¾" |
AQUA 5809 |
10120 |
2½" |
2" |
¾" |
AQUA 5810 |
11050 |
2½" |
2" |
¾" |
AQUA 5812 |
13700 |
2½" |
2" |
1" |
AQUA 5815 |
16800 |
3" |
2½" |
1¼" |
AQUA 5816 |
18100 |
3" |
2½" |
1¼" |
AQUA 5818 |
19500 |
3" |
2½" |
1¼" |
AQUA 5820 |
22400 |
4" |
2½" |
1¼" |
AQUA 5824 |
25600 |
4" |
3" |
1½" |
AQUA 5825 |
28000 |
4" |
3" |
1½" |
AQUA 5830 |
31990 |
4" |
3" |
1½" |
AQUA 5836 |
39000 |
6" |
4" |
2" |
AQUA 5840 |
45500 |
6" |
4" |
2" |
AQUA 5842 |
45700 |
6" |
4" |
2" |
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 5000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|

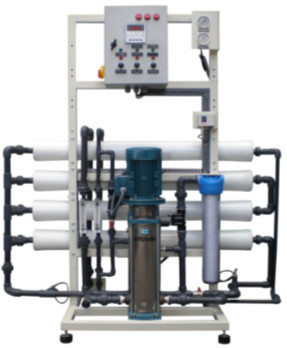

TERS OZMOZ SİSTEMİ 10000ppm 4"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 10401 |
160 |
1" |
3/4"-1" |
1/2" |
AQUA 10402 |
340 |
1" |
3/4"-1" |
1/2" |
AQUA 10403 |
490 |
1" |
3/4"-1" |
1/2" |
AQUA 10404 |
670 |
1" |
3/4"-1" |
1/2" |
AQUA 10405 |
810 |
1" |
3/4"-1" |
1/2" |
AQUA 10406 |
990 |
1" |
3/4"-1" |
1/2" |
AQUA 10407 |
1160 |
1" |
3/4"-1" |
1/2" |
AQUA 10408 |
1380 |
1" |
3/4"-1" |
1/2" |
AQUA 10409 |
1490 |
1" |
3/4"-1" |
1/2" |
AQUA 10410 |
1690 |
1" |
3/4"-1" |
1/2" |
AQUA 10411 |
1860 |
1" |
3/4"-1" |
1/2" |
AQUA 10412 |
2000 |
1" |
3/4"-1" |
1/2" |
AQUA 10413 |
2200 |
1" |
3/4"-1" |
1/2" |
AQUA 10414 |
2370 |
1" |
3/4"-1" |
1/2" |
AQUA 10415 |
2560 |
1" |
3/4"-1" |
1/2" |
|
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 10000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
|
|
|
|
TERS OZMOZ SİSTEMİ 10000ppm 8"
MODEL |
KAPASİTE l/h |
BAĞLANTI |
|
|
|
Besleme Hattı |
Ürün Hattı |
Atık Hattı |
AQUA 10802 |
1740 |
1¼" |
¾" |
¾" |
AQUA 10803 |
2850 |
1½" |
1" |
¾" |
AQUA 10804 |
3800 |
1½" |
1¼" |
¾" |
AQUA 10805 |
4700 |
2" |
1¼" |
¾" |
AQUA 10806 |
5290 |
2" |
1¼" |
¾" |
AQUA 10808 |
7600 |
2½" |
1½" |
1" |
AQUA 10809 |
8550 |
2½" |
1½" |
1" |
AQUA 10810 |
9600 |
2½" |
2" |
1" |
AQUA 10812 |
11500 |
2½" |
2" |
1¼" |
AQUA 10815 |
14450 |
3" |
2½" |
1¼" |
AQUA 10816 |
15400 |
3" |
2½" |
1¼" |
AQUA 10818 |
17500 |
3" |
2½" |
1½" |
AQUA 10820 |
19500 |
4" |
2½" |
1½" |
AQUA 10824 |
23400 |
4" |
2½" |
1½" |
AQUA 10830 |
28300 |
6" |
3" |
2" |
AQUA 10835 |
32990 |
6" |
3" |
2" |
AQUA 10840 |
37690 |
6" |
4" |
2" |
AQUA 10842 |
39500 |
6" |
4" |
2" |
|
|
|
|
|
Tasarım Özellikleri |
|
|
|
Tasarım sıcaklığı |
: 18 0C |
|
|
Besleme suyu TDS |
: Max 10000 ppm (NaCl) |
Minimum giriş basıncı |
: 2bar |
|
|
|
